時控開關設置與時控開關接接觸器圖解|分享!

發布者:廣州駿雅機電設備有限公司    日期:2019-05-18 16:25:26

微電腦時控開關在一些公共場合用于控制照明燈、廣告等設備的按時啟停?刂剖彝饴窡魪V告牌的有的采用了雨光定時開關。雨光定時開關用起來更省心、更安全。下雨的時候,為防止漏電不啟動設備同時設備也不那么容易燒壞。光線亮的時候不啟動,等光線暗下來以后才能啟動,最后按照定好的關閉時間關閉。德力西總代理



一、時控開關設置

長按[取消/恢復]鍵約3秒鐘,可開啟或解除鍵盤鎖“”表示鍵盤鎖符號。調校時鐘:按住[時鐘]鍵,同時按[時]、[分]、[星期]鍵可調校時鐘、星期。




定時設置步驟如下:

步驟 按鍵 設定項目

1、按[定時]鍵 進入第1組定時開的設定(顯示1開)

2、分別按[星期]、[時]、[分]鍵 設定開啟時間(星期、時、分)
3、再安[定時]鍵 進入第1組定時關的設定(顯示1關)
4、分別按[星期]、[時]、[分]鍵 設定關的時間(星期、時、分)
5、重復“1、2、3、4”步驟 可設定2-10組開關的時間
6、連續按[定時]鍵 檢查各組開關時間和星期是否與要求的一樣,如不正確,還應重復步驟2、4
7、按[自動/手動]鍵 將開關符合(“ ▼ ”)調到當前時間所處的狀態(“開”或“關”)再調回到“自動”位置
8、按[時鐘]鍵 結束時間設定進入時鐘顯示狀態


注意:如不需要設定10組,把多余的組數用[取消/恢復]鍵消除,顯示“--:--”即表示消除,若再按一次[取消/恢復]鍵可恢復消除前的原有時間設定。




微電腦時控開關是一個以單片微處理器為核心配合電子電路等組成一個電源開關控制裝置,能以天或星期循環且多時段的控制電器的開閉。



二、時控開關接接觸器圖解

時控開關控制交流接觸器接線實物圖

時控開關控制交流接觸器原理——簡單說就是利用時控開關的接點,控制交流接觸器線圈即可。

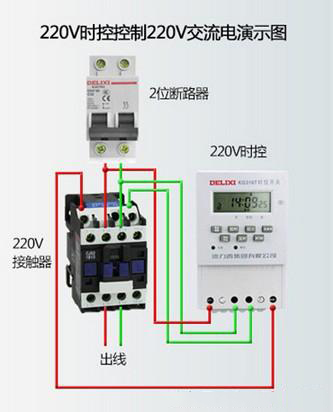

220V電源、220V負載、220V電源控制——接線圖

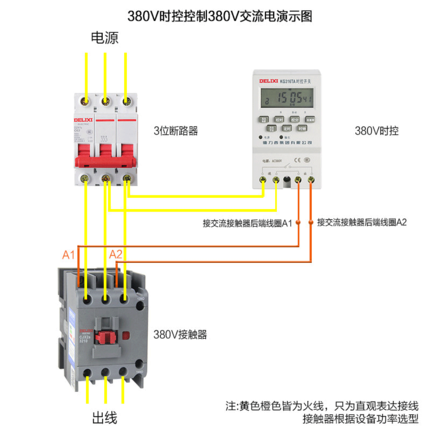

380V電源、380V負載、380V接線控制——接線圖
